脆性材料與韌性材料的屈服與斷裂差別，及如何
來源：天氏庫力 發布日期
2025-12-27 瀏覽：
1. 什么是剪切帶？
剪切帶 是材料在塑性變形過程中，由于變形不穩定而高度局域化形成的一個狹窄帶狀區域。你可以把它想象成材料內部的一條“滑移線”或“剪切滑移面”。
本質：是材料屈服后，塑性應變集中發生的區域。
特征：
幾何上：一個非常薄的帶（寬度可達微米級），與主應力方向呈特定角度（通常約45°）。
力學上：帶內的材料發生劇烈的剪切變形，而帶外的材料幾乎保持原狀或僅有均勻變形。
物理上：通常伴隨材料微觀結構的劇烈變化，如晶粒破碎、位錯密度的急劇升高、溫度上升（熱軟化）。
意義：
韌性材料的典型變形模式：標志著材料從均勻塑性變形轉向局域化變形，是宏觀斷裂（韌性斷裂）的前兆。
失穩的開始：剪切帶的形成意味著材料承載能力下降，是頸縮等現象的內在機理。簡單比喻：當你緩慢彎曲一根軟金屬條（如回形針），在最終折斷前，彎曲處會變薄、變亮，出現一條明顯的折痕線——這條線就是宏觀可見的剪切帶。
對脆性高聚物（比如硬脆的PLA）來說，斷裂前幾乎沒明顯變形，斷面平整光滑，還和拉伸方向垂直。不是它不想“變形”，而是正應力先一步超過了材料的拉伸強度，沒等切應力發揮作用，材料就直接脆斷了，自然不會形成剪切帶。
對韌性聚合物（比如PBAT、PBS）來說，拉伸到“屈服點”時，試樣表面會出現一道和拉伸方向成45°角的傾斜變形帶，這就是剪切帶。因為它的剪切強度比斷裂強度低，切應力先達到“臨界值”，材料先發生剪切滑移（形成剪切帶），相當于“先屈服再扛力”，而不是直接斷裂。
2.脆性材料與韌性材料的屈服與斷裂差別
這里的核心在于理解 “屈服” 和 “斷裂” 這兩個事件在材料變形過程中的順序和表現形式。
詳細對比分析：
1. 脆性材料
微觀結合鍵：離子鍵、共價鍵為主（如陶瓷、玻璃）。鍵合強而方向性強，位錯難以運動。
屈服行為：
無宏觀屈服點：在應力-應變曲線上，幾乎看不到明顯的屈服平臺。
屈服即斷裂：其“屈服”在微觀上可能表現為微裂紋的萌生和擴展，一旦開始就迅速失穩，宏觀上表現為直接斷裂。
斷裂行為：
斷裂先于塑性變形：在發生任何顯著的宏觀塑性變形之前就發生斷裂。
斷裂機制：通常是解理斷裂（沿特定的晶體學平面劈開）或沿晶斷裂。
斷口形貌：平整、光亮，呈結晶狀或放射狀，如破碎的玻璃。
能量吸收：很低，斷裂過程突然，吸收能量少。
2. 韌性材料
微觀結合鍵：金屬鍵為主（如低碳鋼、鋁、銅）。鍵合無方向性，位錯容易滑移。
屈服行為：
有明顯的屈服點：應力-應變曲線上有清晰的屈服強度（上、下屈服點），標志著宏觀塑性變形的開始。
屈服后經歷均勻塑性變形：材料整體發生穩定的、可預測的變形（應變硬化階段）。
斷裂行為：
塑性變形先于斷裂：在最終斷裂前，經歷了大量的塑性變形。
斷裂機制：微孔聚集型斷裂。先是在雜質或第二相處形成微小孔洞，孔洞長大、連接，最終導致斷裂。
關鍵橋梁——剪切帶：在斷裂前，均勻塑性變形失穩，變形集中于剪切帶。剪切帶內孔洞更易形核和連接，最終沿著剪切帶發生斷裂。
斷口形貌：灰暗、纖維狀，有明顯的韌窩（微孔洞的痕跡）。
能量吸收：很高，斷裂過程緩慢，需要消耗大量能量用于塑性變形。
總結對比表
|
特征 |
脆性材料 |
韌性材料 |
|
典型材料 |
玻璃、陶瓷、鑄鐵、石頭 |
低碳鋼、鋁、銅、聚合物 |
|
應力-應變曲線 |
直線上升到斷裂，無屈服平臺 |
有明顯彈性段、屈服點、塑性平臺和頸縮段 |
|
屈服 |
不明顯或不存在宏觀屈服。微觀損傷（微裂紋）萌生即迅速導致斷裂。 |
有明顯屈服點，標志著均勻塑性變形的開始。 |
|
斷裂 |
先于塑性變形。突發性、災難性斷裂。 |
后于大量塑性變形。漸進式、有預兆的斷裂。 |
|
剪切帶 |
通常不形成。斷裂由主裂紋快速擴展控制。 |
斷裂前必經階段。是塑性變形局域化和微孔洞聚集的場所。 |
|
斷口 |
平整、光亮（解理面或晶界） |
灰暗、纖維狀，有韌窩 |
|
能量吸收 |
低 |
高 |
|
變形能力 |
幾乎無塑性變形 |
塑性變形能力大 |
核心差別：
脆性材料的“屈服”和“斷裂”幾乎是同一瞬間的事件；而韌性材料則清晰地經歷了“彈性變形 → 屈服 → 均勻塑性變形 → 局域化變形（剪切帶） → 斷裂”這一完整過程。剪切帶，正是連接韌性材料屈服后塑性變形與最終斷裂的關鍵橋梁。
在日常使用中我們如何用拉力試驗機進行脆性材料和韌性材料的拉伸測試，以及觀測屈服、斷裂和剪切帶的測試需求？
第一步：樣品制備（這是基礎，至關重要）

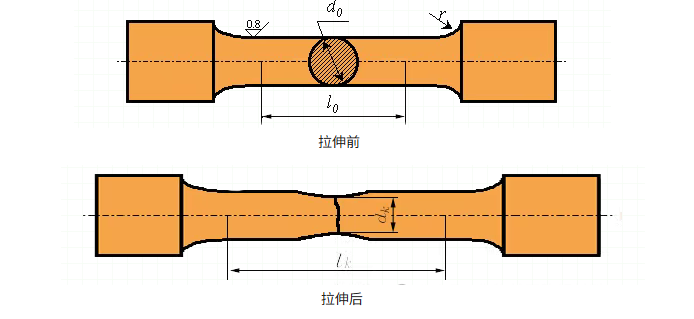

標準試樣：必須嚴格按照國家標準（如GB/T 228.1）或國際標準（如ASTM E8）加工試樣。常見的形狀有：
圓棒試樣：用于金屬，標距段直徑d， 標距長度通常為5d或10d。
平板試樣：用于板材、聚合物或復合材料。
表面質量：試樣表面需光滑，無劃痕、刀痕等應力集中點，否則會提前斷裂，影響結果。
脆/韌材料差異：
脆性材料：加工更困難，需使用金剛石刀具或慢走絲線切割，防止微裂紋產生。
韌性材料：相對容易加工，但需保證尺寸精度。

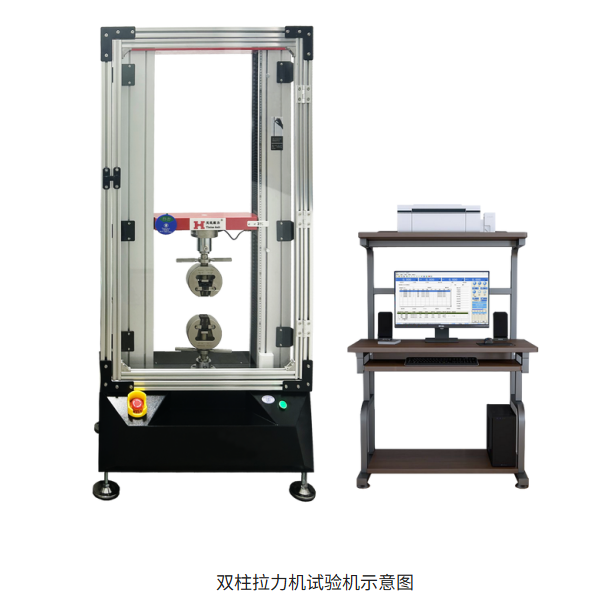

第二步：拉力機設備配置
選擇合適的載荷傳感器：預計最大載荷應在傳感器量程的20%-80%之間，以保證精度。
安裝夾具：根據試樣形狀選擇并安裝對應的夾具（如楔形夾具、螺紋夾具）。確保試樣與夾具對中，避免產生彎曲應力。

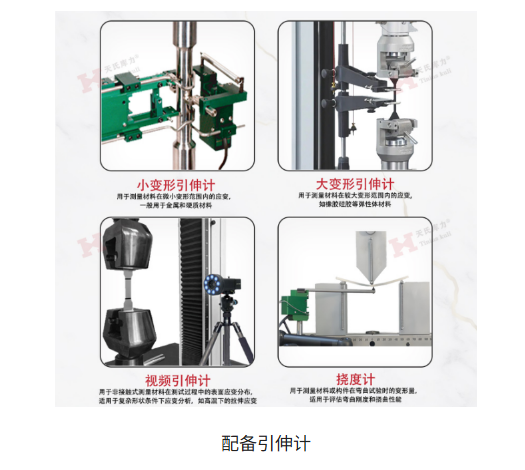

安裝關鍵測量工具——引伸計：
作用：直接、高精度地測量試樣標距段的真實應變，是獲得準確應力-應變曲線的必需品。
使用：在屈服點附近或頸縮發生前，引伸計需一直附著在試樣上。對于韌性材料，在發生明顯頸縮（截面急劇縮小）前需取下引伸計，防止損壞。
第三步：執行測試與關鍵設置
控制模式：通常采用 “位移控制” （十字頭移動速度恒定）。對于研究，也可用更精確的 “應變控制” （通過引伸計反饋控制）。
加載速率（速度）：
韌性材料：采用較慢的速率（如1-5 mm/min），以便清晰記錄屈服平臺和塑性流動過程。
脆性材料：可采用較快速率，但也需避免沖擊載荷。有時需要用更慢的速率來獲得完整的彈性段。
數據采集頻率：設置足夠高的采集頻率，以確保能捕捉到脆性材料的突然斷裂點，以及韌性材料屈服點的細節。
第四步：數據分析與現象觀察（核心區別所在）
這是區分脆性與韌性行為的關鍵環節。
A. 對于脆性材料（如鑄鐵、陶瓷）
應力-應變曲線特征：
幾乎是一條直線，直到突然斷裂。
沒有明顯的屈服點。
可以計算出彈性模量（E） 和 斷裂強度。
宏觀現象觀察：

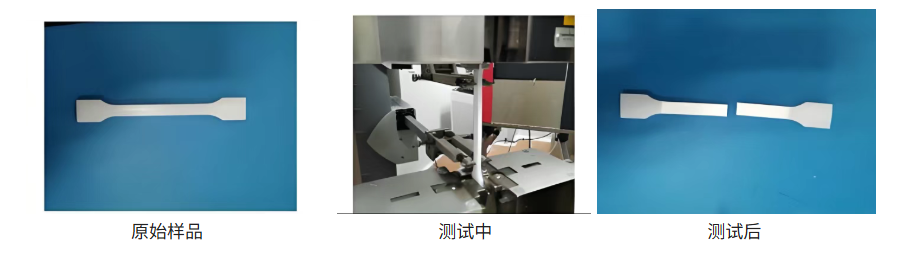

無塑性變形：試樣斷裂后，拼合起來幾乎能嚴絲合縫，長度和形狀幾乎不變。
斷裂聲音：尖銳、突然。
斷口分析（事后）：
肉眼觀察：斷口平整、有光澤。
電子顯微鏡觀察：典型的解理臺階或沿晶界分離的形貌。
B. 對于韌性材料（如低碳鋼、鋁）
應力-應變曲線特征：
有明顯屈服點：曲線出現應力不增加而應變增加的平臺（上下屈服點）。
應變硬化階段：屈服后，應力繼續隨應變上升。
頸縮與斷裂：達到最大應力（抗拉強度）后，曲線開始下降，試樣出現局部頸縮，最終斷裂。
宏觀現象觀察（可配合高速相機）：
均勻塑性變形：整個標距段均勻變細、變長。
頸縮：變形局域化，在某一處急劇變細。
“剪切唇”：斷口邊緣通常有約45°的斜面，這是宏觀剪切帶的最終表現。
如何觀測“剪切帶”：
宏觀上：在試樣表面拋光或繪制網格。在頸縮區域，可以看到網格線在約45°方向發生明顯的集中剪切畸變，這個狹窄的畸變帶就是剪切帶。
微觀上（測試后破壞性分析）：
將斷口附近區域切割下來，制備金相樣品。
在光學顯微鏡或掃描電鏡下觀察，可以看到一個微觀組織顯著變化的帶狀區域（如晶粒被劇烈拉長），這就是剪切帶。
紅外熱像儀（進階）：由于剪切帶內塑性功大量轉化為熱能，其溫度會明顯高于周圍區域，可用熱像儀觀測到一條亮帶。
推薦閱讀
【本文標簽】：脆性,材料,與,韌性,的,屈服,斷裂,差別,及,如何,什
【責任編輯】：天氏庫力 版權所有：http://www.sxysjl.cn/轉載請注明出處
