拉力試驗機(jī)測試瓦楞紙板輸送帶的抗拉強(qiáng)度
來源：天氏庫力 發(fā)布日期
2019-04-28 瀏覽：
拉力試驗機(jī)是用來測試產(chǎn)品靜態(tài)力學(xué)性能的機(jī)器，通過拉伸、壓縮、剪切、彎曲試驗測量產(chǎn)品的最大破壞力，斷裂強(qiáng)度，延伸率，屈服強(qiáng)度及彈性模量等數(shù)據(jù)，本文天氏庫力的小編來為大家介紹一下拉力試驗機(jī)如何測試瓦楞紙板輸送帶的抗拉強(qiáng)度。
測試產(chǎn)品：聚酣等化學(xué)纖維、棉紗及耐高溫材料等復(fù)合而成的適用于瓦楞紙板生產(chǎn)線的輸送帶。
采用標(biāo)準(zhǔn)：BB/T 0022-2004。
輸送帶的分類：
按照加工方式：針刺型、編織型；
按照使用環(huán)境：普通型（170℃一190℃）、高溫型（190℃一210℃）。
產(chǎn)品規(guī)格：按照厚度來區(qū)分規(guī)格，一般有 5.0mm 、6.0mm、8.5mm、10.0mm。
測試用拉力試驗機(jī)：
輸送帶拉力試驗機(jī)
拉力試驗機(jī)對瓦楞紙板檢測的步驟：
沿經(jīng)緯向各裁切長300mm、寬40±1mm的試樣三個，在拉力試驗機(jī)上進(jìn)行拉升試驗，直至試樣被破壞。夾具間距為200mm，加載速度為100mm/min±5mm/min。
記錄試樣斷裂時的最大拉伸負(fù)荷，直接以KN/40mm表示抗拉強(qiáng)度，經(jīng)緯向抗拉強(qiáng)度檢驗結(jié)果分別取三個試樣的算術(shù)平均值，結(jié)果保留一位小數(shù)。

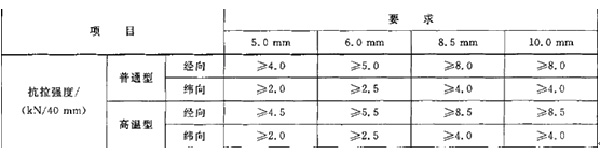

輸送帶的具體測試結(jié)果及要求可參照下圖：
推薦閱讀
【本文標(biāo)簽】：拉力試驗機(jī)測試輸送帶
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.sxysjl.cn/轉(zhuǎn)載請注明出處
