塑料剪切強(qiáng)度試驗方法-穿孔法
來源：天氏庫力 發(fā)布日期
2018-11-24 瀏覽：
塑料剪切強(qiáng)度試驗方法依據(jù)GB/T 15598-1995標(biāo)準(zhǔn)，規(guī)定了采用圓形穿孔器，以壓縮穿孔方式測定塑料剪切強(qiáng)度的試驗方法，本標(biāo)準(zhǔn)適用于硬質(zhì)熱塑性塑料和熱固性塑料，包括填充塑料和纖維增強(qiáng)復(fù)合材料。但不適用于泡沫塑料。
試驗原理：本方法采用圓形穿孔器用壓縮剪切的方式將剪切負(fù)荷施加于試樣，使試樣產(chǎn)生剪切變形或破壞。以測定材料的剪切強(qiáng)度。
試驗設(shè)備：任何一種能使十字頭恒速運(yùn)動，有自動對中和變形測量裝置，可做壓縮試驗的試驗機(jī)均可使用。（推薦萬能材料試驗機(jī)）

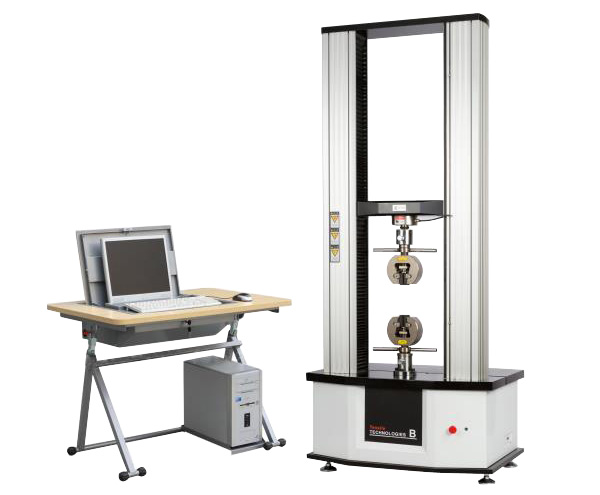

萬能材料試驗機(jī)
剪切夾具：剪切夾具是將剪切負(fù)荷施加于試樣的器具，由穿孔器和壓模構(gòu)成。要求具有能把試樣正確的固定在夾具的穿孔器和壓模上的功能，并能將負(fù)荷均勻的施加于試樣。(夾具材質(zhì)為碳素工具鋼T10，洛氏硬度HRC>62，或與之相當(dāng)?shù)牟牧?

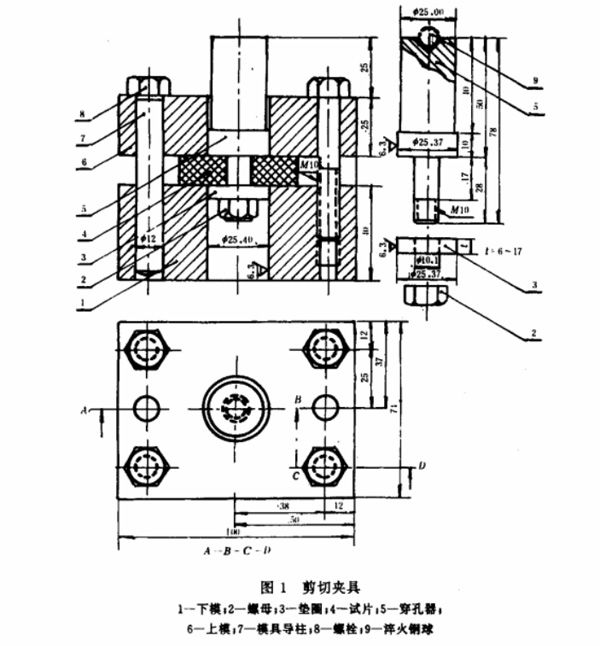

剪切夾具
測微計：測微計應(yīng)能測定試樣厚度，精度為0.01mm。
試樣要求：
1.試樣厚度均勻，表面光潔、平整、無機(jī)械損傷及雜質(zhì)。
2.試樣是變長為50mm的正方形或直徑為50mm的板，厚度為1.0mm~12.5mm，中心有一直徑為11mm的孔。仲裁試樣厚度為3mm~4mm。
3.試樣的制備，可根據(jù)相關(guān)標(biāo)準(zhǔn)或雙方協(xié)議采用注塑、壓制或擠出成型等的方法，也可用機(jī)械加工方法從成型板材上切取。4.不同加工方法所測結(jié)果不能相互比較。
5.每組試樣不少于五個。
實(shí)驗步驟：
1、按GB 1039第2章的規(guī)定檢查試樣，按GB 2918第2章的規(guī)定調(diào)節(jié)試驗環(huán)境，狀態(tài)調(diào)節(jié)時間至少40h。
2、在試樣受剪切部位均勻取四點(diǎn)測量厚度，精確至0.01mm，取平均值為試樣厚度。

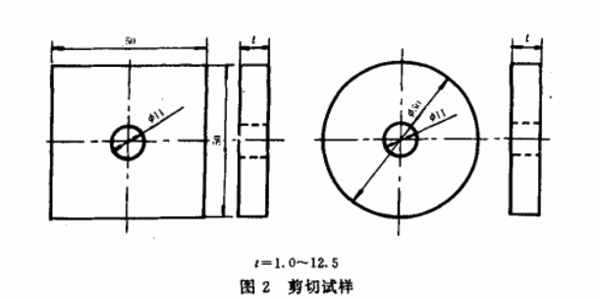

剪切試樣
3、調(diào)節(jié)試驗機(jī)試驗速度為1mm/min±50%。
4、將穿孔器插入試樣的圓孔中，放上墊圈用螺帽固定。然后把穿孔器裝在夾具中，再將夾具用四個螺栓均勻固定，以使試樣在試驗過程中不產(chǎn)生彎曲。
5、安裝夾具時，應(yīng)使剪切夾具的中心線與試驗機(jī)的中心線重合。
6、啟動試驗機(jī)，對穿孔器施加壓力，記錄最大負(fù)荷(或破壞負(fù)荷、屈服負(fù)荷、定變形率負(fù)荷)。需要時可記錄變形，然后卸去壓力取出試樣。
結(jié)果表示：
剪切強(qiáng)度計算公式：σ=P/πDt
式中：
σ--剪切強(qiáng)度(或破壞剪切強(qiáng)度、屈服剪切強(qiáng)度、定變形剪切強(qiáng)度)，單位為兆帕(MPa);
P--剪切負(fù)荷，單位為牛頓(N);
D--穿孔器直徑，單位為毫米(mm);
t--試樣厚度，單位為毫米(mm)。
試驗報告：
試驗報告應(yīng)包括下列內(nèi)容：
a.注明按本國家標(biāo)準(zhǔn)；
b.材料名稱、規(guī)格及生產(chǎn)廠；
c.試樣的形狀、尺寸和制備方法；
d.試驗環(huán)境溫度、濕度、狀態(tài)調(diào)節(jié)時間；
e.試驗速度；
f.剪切強(qiáng)度、破壞剪切強(qiáng)度、屈服剪切強(qiáng)度、定變形率剪切強(qiáng)度、標(biāo)準(zhǔn)偏差；
g.試驗人員；
h.試驗日期。
推薦閱讀
【本文標(biāo)簽】：剪切強(qiáng)度試驗方法,穿孔法
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.sxysjl.cn/轉(zhuǎn)載請注明出處
