拉力試驗機常做的多種撕裂試驗介紹
來源：天氏庫力 發布日期
2021-04-06 瀏覽：
拉力試驗機的撕裂實驗是為了求出撕裂強度值，使用電子拉力試驗機對有割口或無割口的橡膠制品在規定的速度下進行連續拉伸，直到橡膠式樣被撕斷為止，這樣即可得撕裂強度值。撕裂強度值一般與試樣形狀、拉伸速度、試驗溫度有關。下面給大家簡單分享電子拉力試驗機對各種形狀的試樣撕裂試驗的介紹。

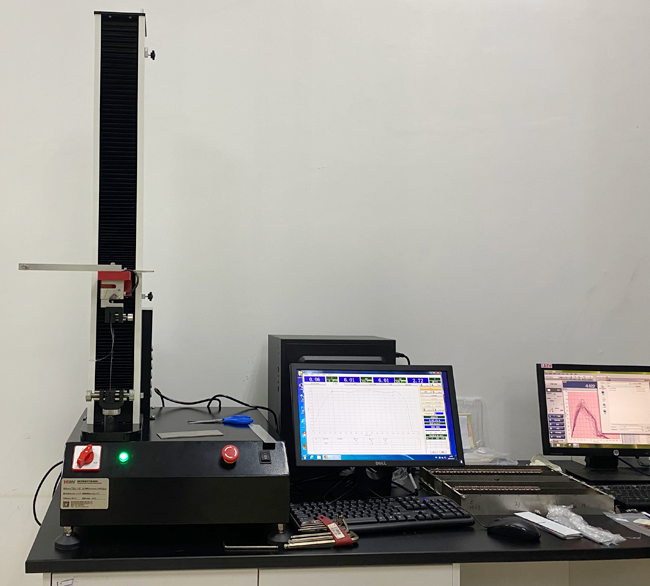

電子拉力試驗機
1、選用無割口直角形試樣：無割口直角形試樣是撕裂開始和撕裂擴展的綜合。在直角點處的應力上升至足以發生初始撕裂，然后應力進一步增大直至試樣撕裂。但是，只能測定破壞試樣所需的總力。因此，所測得的力不能分解為產生撕裂開始和撕裂擴展的兩個分力。
2、選用新月形試樣：新月形試樣是將試樣預先割口，測定其擴展撕裂所需的力，試樣割口、測量和試驗應連續進行，如果不能連續進行試驗時，應根據具體情況，將試樣在規定的溫試下保存至試驗。割口和試驗之間的間隔不應超過24h，還有進行老化試驗時，切口和割口應在老化后時行。電子萬能試驗機在做試樣時應注意，試樣應從厚度均勻的試片上裁取，試片的厚度為(2.0±0.2)mm，試片可以模壓或通過制品進行切割、打磨制得。
3、選用褲形試樣：使用褲形試樣對切口長度不敏感，而另外兩種試樣的割口要求嚴格控制。另外，獲得的結果更有可能與材料的基本撕裂能力有關，而受定伸應力的影響較小(一般忽略不計)，并且撕裂擴展速度與夾持器拉伸速度有直接關系。
4、選用有割口直角形試樣：有割口直角形試樣是將試樣預先割口，測定其擴展撕裂所需的力，但應注意，撕裂割口的方向應與壓延方向一致，因為擴展速度與拉伸速度沒有直接關系，與試樣的裁取方式、壓延方向有相關關系。
以上就是天氏庫力小編給大家分享的電子拉力試驗機對各種形狀的試樣撕裂試驗小知識，希望可以給大家帶來幫助，如果你想要了解更多試驗機詳細信息，歡迎你關注我們，這里不僅為你提供高質量的試驗機設備，同時還提供各種設備資料信息，幫助大家進一步了解設備。如有需求，歡迎大家前來咨詢。
推薦閱讀
【本文標簽】：撕裂試驗介紹
【責任編輯】：天氏庫力 版權所有：http://www.sxysjl.cn/轉載請注明出處
