影響薄膜抗穿刺強度的因素總結
來源：天氏庫力 發布日期
2019-10-20 瀏覽：
薄膜的抗穿刺強度是其本身的物理性能，單層膜的材料成分決定了此性能。另外有研究表明：薄膜的抗穿刺性能與薄膜的單位沖擊破損質量的變化趨勢是一致的，大致可理解為同種單層薄膜，如果增大其密度，同樣膜厚，質量增大，其抗穿刺強度會有增大趨勢。比如碳酸鈣助劑可提高聚乙烯薄膜的物理機械性能，對抗沖擊強度的增韌具有明顯的效果。但是為保證薄膜其他方面的性能，助劑并不是越多越好。
對于復合膜，除了單層膜本身的抗穿刺因素影響之外，還要考慮如下影響因素，我們總結了7點：
穿刺強度等級表
1、選材
選材要考慮的因素是為滿足抗穿刺強度，首先決定材質結構，比如為增加抗穿刺強度，是否需要增加尼龍層，表層是選用PET膜結構還是選用PA膜結構，相比較而言，使用了尼龍層的復合膜，抗穿刺強度會有顯著提高。在復合膜材質結構已確定的情況下，就是要決定好各個材質的厚度，相同條件下，材料厚度越厚，復合膜抗穿刺強度越大；復合膠水的選擇和涂布量的確定，因膠水特性各異，完全固化后，有的膠水會使復合膜變硬，有的使復合膜較柔軟，同種材質和厚度的復合膜，軟硬不同，抗穿刺強度有明顯差別。
2、單層膜抗穿刺強度的影響
復合膜最終表現出來的抗穿刺強度和各個單層膜均有直接關系，復合膜抗穿刺強度，其各個單層膜能起到決定性作用，所有單層膜的強度一定要符合標準要求。復合膜抗穿刺強度并不是單層膜抗穿刺強度的簡單疊加，里面有復雜的力學因素，比如單層BOPA15u為8.5—12.0N；BOPA25u為16.0—19.0N，但復合膜結構為BOPA15u//BOPA25u//AL7u//PE50u的抗穿刺強度僅為25N左右。
根據實測數據驗證，單層膜的強度越高，對復合膜的抗穿刺強度有增高的作用，增高的幅度大小和復合膜結構、厚度、柔韌度有關。
3、復合膜加工條件和存放條件影響
復合膜加工時，特別是使用了尼龍層的復合膜，一定要控制好車間的溫度和濕度，尼龍膜受潮后，阻隔性、抗穿刺性能以及加工適應性均會受到很大影響。如果存放條件不理想，復合膜受潮或受腐蝕性氣體污染，也會影響復合膜抗穿刺強度。
4、測試條件影響
測試條件并不能從根本上改善復合膜抗穿刺強度，如果測試條件和測試方法沒有按照標準要求進行，可能會帶來較大的測試誤差，本來合格的材料，因測試的影響，讀取數據偏離標準，出現人為造成不合格的情況。
5、使用條件的影響
這一點是最可能存在爭議的地方，如果按照標準測試方法，復合膜測試出來的抗穿刺強度數據都是合格的，符合標準要求。在實際使用時，出現了復合膜刺破的情況，這往往會出現爭議，復合膜加工方認為抗穿刺強度合格，而復合膜使用方認為此指標不合格，盡管從數據看是合格的，但不能滿足使用要求，往往也被認為是不合格的產品。
6、穿刺的方向
從復合膜內外兩側進行穿刺，如果材質結構不對稱，強度值是不同的，比如BOPA15u//BOPA25u//AL7u//PE50u這種結構，從BOPA15u側穿刺強度為25N左右，從PE50u側穿刺強度為23.5N左右，如果是對稱結構，比如PE50u//BOPA15u//AL12u//BOPA15u//PE50u的材質結構，不管從哪一側穿刺，強度基本是一致的，因此在制定標準和實際測試時，要考慮穿刺的方向。

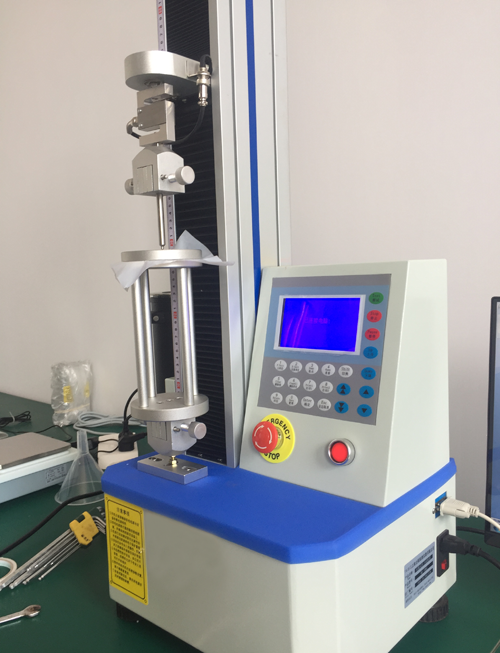

抗穿刺強度試驗機
7、其他
其他不確定因素影響，主要指有別于常規的使用、測試、儲存和運輸等帶來的抗穿刺異常。
推薦閱讀
【本文標簽】：薄膜抗穿刺強度
【責任編輯】：天氏庫力 版權所有：http://www.sxysjl.cn/轉載請注明出處
