拉力機(jī)對(duì)鞋子剝離力測(cè)試方法詳解
來源：天氏庫(kù)力 發(fā)布日期
2019-05-29 瀏覽：
拉力試驗(yàn)機(jī)對(duì)鞋材的鞋底，鞋跟，鞋面等等都要進(jìn)行測(cè)試，鞋材拉力試驗(yàn)機(jī)是怎么做具體剝離測(cè)試的呢?拉力試驗(yàn)機(jī)對(duì)鞋子剝離力測(cè)試方法有幾種，下面跟大家分享一下具體的一些要求和試驗(yàn)方法。
試樣要求：
1、5雙鞋子
2、上下夾具鉗夾緊試樣后,長(zhǎng)度為（150±2）mm
3、干樣測(cè)定時(shí),試樣在溫度（20±2）℃、相對(duì)濕度（65±2）%條件下進(jìn)行狀態(tài)調(diào)節(jié)48h
4、濕樣測(cè)定時(shí),但應(yīng)將試樣置于（20±2）℃的蒸餾水或去離子水中浸濕1h

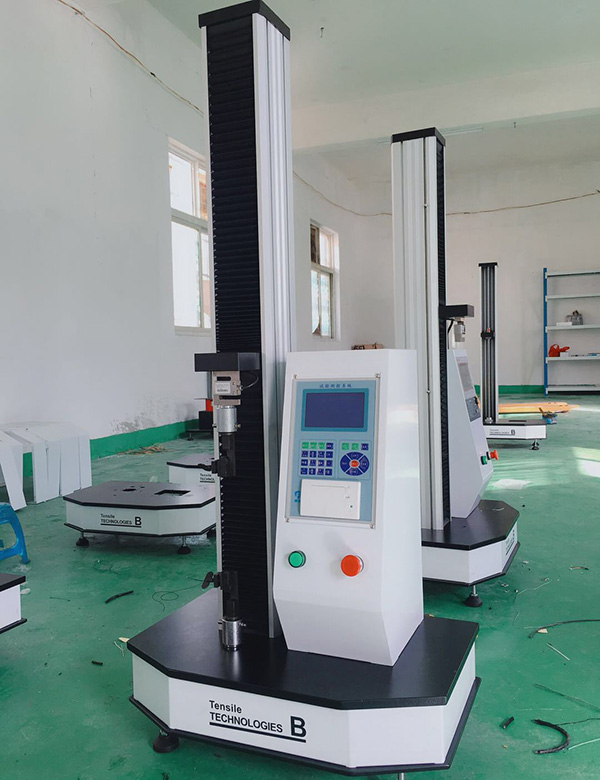

鞋子剝離力試驗(yàn)機(jī)
試驗(yàn)步驟：
1、將整只鞋分為若干個(gè)點(diǎn)
2、對(duì)剝有開口的成品鞋
3、從鞋底與鞋幫結(jié)合處理剝開
4、通過拉力機(jī)的上鉗夾具夾持
5、然后將各個(gè)標(biāo)點(diǎn)的剝離強(qiáng)度除以各個(gè)標(biāo)點(diǎn)的寬度
6、得出各點(diǎn)的剝離強(qiáng)度
下面我們?cè)敿?xì)介紹一下鞋子剝離力測(cè)試的方法步驟：
1.先準(zhǔn)備一只剝有開口的成品鞋將成品鞋頂端(鞋頭)從鞋底與鞋幫結(jié)合處理剝開，通過拉力試驗(yàn)機(jī)上的特制夾具夾持，根據(jù)客戶的要求將整只鞋分為若干個(gè)點(diǎn)，測(cè)出各個(gè)點(diǎn)的剝離力，然后將各個(gè)標(biāo)點(diǎn)的剝離強(qiáng)度除以各個(gè)標(biāo)點(diǎn)的寬度，得出各點(diǎn)的剝離強(qiáng)度。這是比較經(jīng)濟(jì)型的方法，缺點(diǎn)是誤差很大，每個(gè)數(shù)據(jù)的重復(fù)性不好，如果條件允許，可以選配電腦式拉力試驗(yàn)機(jī)，這樣就可以清晰的看到鞋底與鞋面的時(shí)時(shí)剝離力和曲線，更有說服力。
2.將大底鞋墻與鞋幫粘合處剪取同等寬度為1cm,測(cè)出各點(diǎn)的剝離強(qiáng)度。根據(jù)多年的經(jīng)驗(yàn)，剝離方法是不夠全面，整雙鞋僅選若干個(gè)點(diǎn)，而且在許多奢家設(shè)計(jì)上考慮鞋類外觀質(zhì)量，尤其是旅游鞋和運(yùn)動(dòng)鞋，大底邊墻與鞋幫結(jié)合處不夠明顯，剝離試驗(yàn)時(shí)很難定位。為了精確，可以將鞋子割成試樣測(cè)試。
3.將整只成鞋鞋底與鞋幫面切開，將鞋底邊墻與鞋幫粘合處留下1~2cm的寬度，一般成人鞋在四周平均地標(biāo)上22個(gè)點(diǎn)，童鞋標(biāo)上12個(gè)點(diǎn)可以選擇好電腦式拉力試驗(yàn)機(jī)，通過電腦顯示曲線圖計(jì)算整個(gè)過程的力量和位移，計(jì)算其平均值(也可根據(jù)客戶要求進(jìn)行增減)，如大底邊墻與鞋幫粘合處縫有大底線，須先剔除大底線，然后將試樣夾在拉力機(jī)上測(cè)出各個(gè)點(diǎn)的剝離力，除去大底邊墻與鞋幫粘合的寬度，計(jì)算剝離強(qiáng)度。這是比較經(jīng)濟(jì)型拉力試驗(yàn)機(jī)測(cè)的方法，缺點(diǎn)是誤差很大，每個(gè)數(shù)據(jù)的重復(fù)性不好，測(cè)試效果人為因素很大。條件允許，可以選配電腦式拉力試驗(yàn)機(jī)，這樣就可以清晰的看到鞋底與鞋面的時(shí)時(shí)剝離力和曲線，更有說服力。
注意：試驗(yàn)結(jié)果取試驗(yàn)有效數(shù)據(jù)的算術(shù)平均值，單位為牛頓（N），有效數(shù)字至個(gè)位；出現(xiàn)打滑、斷裂，平均值偏差超過±10%的試驗(yàn)數(shù)據(jù)無效，應(yīng)重新試驗(yàn)。
推薦閱讀
【本文標(biāo)簽】：鞋子剝離力測(cè)試
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://www.sxysjl.cn/轉(zhuǎn)載請(qǐng)注明出處
