鋼筋焊接接頭拉伸試驗(yàn)合格的標(biāo)準(zhǔn)是什么
來(lái)源：天氏庫(kù)力 發(fā)布日期
2018-07-22 瀏覽：
上一篇文章我們介紹了金屬焊接的拉力測(cè)試標(biāo)準(zhǔn)及方案，本篇文章我們著重來(lái)介紹一下金屬尤其是鋼筋焊接接頭的拉力合格的判斷標(biāo)準(zhǔn)，讓大家對(duì)焊接拉伸試驗(yàn)的結(jié)果規(guī)定有一個(gè)清晰的認(rèn)識(shí)。

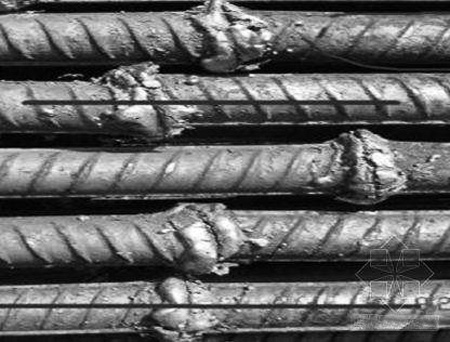

鋼筋焊接接頭
鋼筋接頭的拉伸試驗(yàn)結(jié)果規(guī)定：
一、符合下列條件之一，評(píng)定為合格。
①3個(gè)試件均斷于鋼筋母材，延性斷裂，抗拉強(qiáng)度大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值。
②2個(gè)試件斷于鋼筋母材，延性斷裂，抗拉強(qiáng)度大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值；1個(gè)試件斷于焊縫，或熱影響區(qū)，脆性斷裂，或延性斷裂，抗拉強(qiáng)度大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值。
二、符合下列條件之一，評(píng)定為復(fù)驗(yàn)。
①2個(gè)試件斷于鋼筋母材，延性斷裂，抗拉強(qiáng)度大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值；1個(gè)試件斷于焊縫，或熱影響區(qū)，呈脆性斷裂，或延性斷裂，抗拉強(qiáng)度小于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值。
②1個(gè)試件斷于鋼筋母材，延性斷裂，抗拉強(qiáng)度大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值；2個(gè)試件斷于焊縫，或熱影響區(qū)，呈脆性斷裂，抗拉強(qiáng)度大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值。
③3個(gè)試件全部斷于焊縫，或熱影響區(qū)，呈脆性斷裂，抗拉強(qiáng)度均大于等于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值。
三、復(fù)驗(yàn)時(shí)，應(yīng)再切取6個(gè)試件。復(fù)驗(yàn)結(jié)果，當(dāng)仍有1個(gè)試件的抗拉強(qiáng)度小于鋼筋母材的抗拉強(qiáng)度標(biāo)準(zhǔn)值；或有3個(gè)試件斷于焊縫或熱影響區(qū)，呈脆性斷裂，均應(yīng)判定該批接頭為不合格品。
四、凡不符合上述復(fù)驗(yàn)條件的檢驗(yàn)批接頭，均評(píng)為不合格品。
五、當(dāng)拉伸試驗(yàn)中，有試件斷于鋼筋母材，卻呈脆性斷裂；或者斷于熱影響區(qū)，呈延性斷裂，其抗拉強(qiáng)度卻小于鋼筋母材抗拉強(qiáng)度標(biāo)準(zhǔn)值。以上兩種情況均屬異常現(xiàn)象，應(yīng)視該項(xiàng)試驗(yàn)無(wú)效，并檢查鋼筋的材質(zhì)性能。
注意：鋼筋焊接接頭拉伸試驗(yàn)結(jié)果無(wú)效應(yīng)進(jìn)行復(fù)檢。
鋼筋焊接接頭的拉伸試驗(yàn)給大家推薦型號(hào)為TSKL-10T或者TSKL-20T的雙柱電子拉力試驗(yàn)機(jī)，最大試驗(yàn)力分別為10噸和20噸：
鋼筋焊接接頭拉力試驗(yàn)機(jī)
推薦閱讀
【本文標(biāo)簽】：鋼筋焊接接頭拉伸試驗(yàn),鋼筋焊接接頭拉伸試驗(yàn)合格標(biāo)準(zhǔn),焊接拉力
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://www.sxysjl.cn/轉(zhuǎn)載請(qǐng)注明出處
